Parâmetros comuns das lentes de endoscópio industrial
Os endoscópios industriais incluem principalmente lentes, sondas, controladores e fontes de luz. Sua composição pode explorar profundamente os componentes internos do equipamento e captura e gravar imagens e vídeos. O uso de endoscópios para inspeções auxiliares ajuda a reduzir falhas mecânicas e custos de manutenção da máquina. A lente é um dos componentes mais importantes em um endoscópio. Se você deseja escolher uma lente adequada para aplicações de produtos, primeiro deve ter um certo entendimento dos parâmetros comuns da lente.
1. Interface:
As especificações de interface comuns são: M5, M5.5, M6, M6.5, M7, M8, M9, M12, M16, C, CS
P {{0}}.
2. Limite focal óptico:
Refere -se à distância da superfície principal da imagem ao foco de um sistema óptico.
Quanto menor a distância focal, mais larga a vista, mais enquadrar, mas mais embaçada a área local;
Quanto mais a distância focal, mais estreita a vista, menos enquadramento, mas quanto mais próxima, mais clara a área local.
3. Abertura:
"Abertura relativa", é um indicador do brilho da imagem do sistema óptico.
No mesmo ambiente de luz, quanto menor o valor F deste parâmetro, mais brilhante a tela de imagem de monitoramento. Por exemplo, a lente Starlight geralmente está em torno de F1. 0, e o efeito da visão noturna é muito melhor que F2. 0.
4. Comprimento óptico total:
refere -se à distância da superfície da primeira lente do sistema óptico para o plano da imagem.
5. Estrutura da lente:
Refere -se à estrutura de cada componente do sistema óptico. O 6G representa 6 pedaços de vidro óptico, P representa vidro plástico e IR representa o filtro.
6. Campo de visão:
|
A faixa de ângulo que o sistema óptico pode imaginar. Geralmente, é necessário tomar chips diferentes como exemplo. O ângulo final de imagem formado por diferentes conjuntos de chips é diferente. H representa a visão horizontal, v representa a visão vertical e D representa a visão diagonal. |
 |
7. Iluminação relativa:
A taxa de brilho da borda de imagem para o centro de imagem.
A iluminação da borda de imagem deve ser mais escura que a do centro de imagem. Geralmente, a lente requer essa proporção para atingir mais de 50%.
8. Distorção:

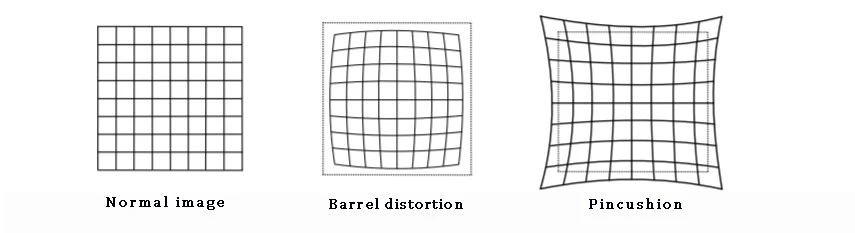

| refere -se ao grau de distorção da imagem formada pelo sistema óptico no objeto em relação ao próprio objeto. A distorção da lente existe e a diferença está no tamanho. Geralmente, quanto maior o campo de vista, maior a distorção. |  |
9. CRA: Do lado do sensor da lente, o ângulo máximo de luz que pode ser focado no pixel é definido como um parâmetro, chamado de ângulo de raios -chefe (CRA)
10. Foco nas costas:
Optical Back Focus bfl (O) refere -se à distância do último lado da última lente da lente até o plano da imagem
O foco mecânico BFL (m) refere -se à distância da face traseira mecânica da lente até o plano da imagem.
